医疗器械组件装配线，难的不是「拍清楚一块支架」，而是让每一件都按同一套顺序做完：放置纸垫 → 一遍涂胶 → 二遍涂胶 → 放置标签并计时，最后放行——漏涂胶或漏计时，都要当场拦住。
本文依据真实洁净车间装配过程监控视频与视觉智能体操作界面，按现场场景 → 工序时间线 → 工作流 / 事件 / 状态机展开。配置截图取自真实张量流画布，内容对齐视频中的装配动作。

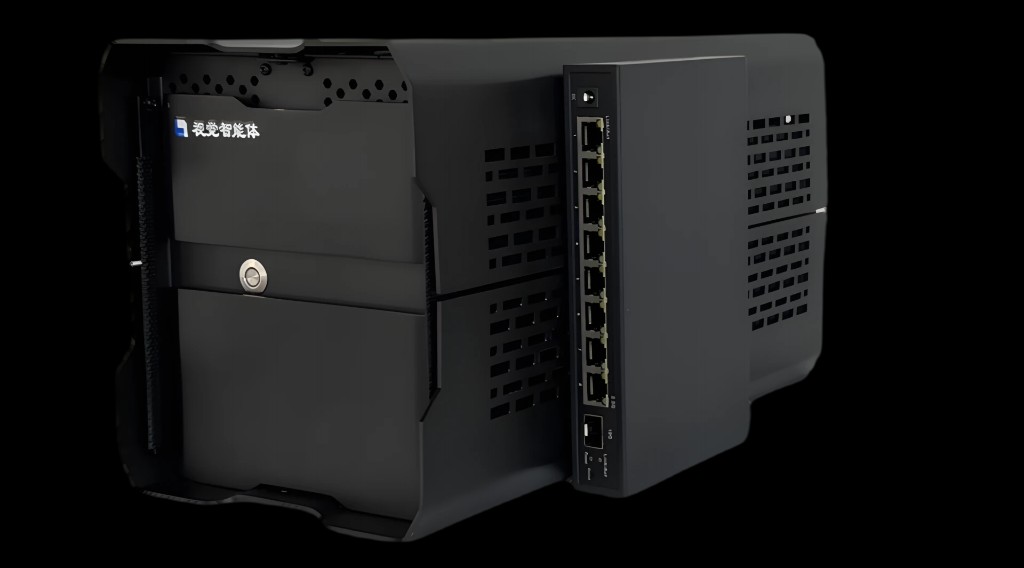

视觉智能体长什么样
现场落地的核心硬件是边缘侧「视觉智能体」：集成算力与多路网络接口，可直接挂接工业相机，在工位旁完成采集、推理与 SOP 状态推进。
01｜视频里的真实装配工位
工位物料分区清晰：治具托盘上的承托支架对应涂胶对象；条码标签与电子计时器对应末道「放置标签并计时」。视觉系统要同时看清「人—物—治具」三者关系，而不是只做单帧外观判图。
02｜四道工序：每一步在查什么
运行清单与状态图事件张量一致，按视频真实动作共四道顺序工序：
表格可左右滑动查看
| 事件 | 工序名称 | 视觉关注点 |
|---|---|---|
| E0 | 放置纸垫 | 白色纸垫是否出现在台垫操作区 |
| E1 | 一遍涂胶 | 底涂/首遍涂胶动作与治具上件状态 |
| E2 | 二遍涂胶 | 第二遍涂胶是否执行，不可跳过 |
| E3 | 放置标签并计时 | 标签到位 + 计时器启动，进入固化等待 |
过程漏项比外观瑕疵更贵
医疗器械装配中，漏一遍涂胶、或固化计时未启动，往往到可靠性测试或客户投诉时才暴露，召回与合规成本远高于当场拦截。过程监控要把「顺序 + 动作存在性 + 计时」锁死在工位侧。

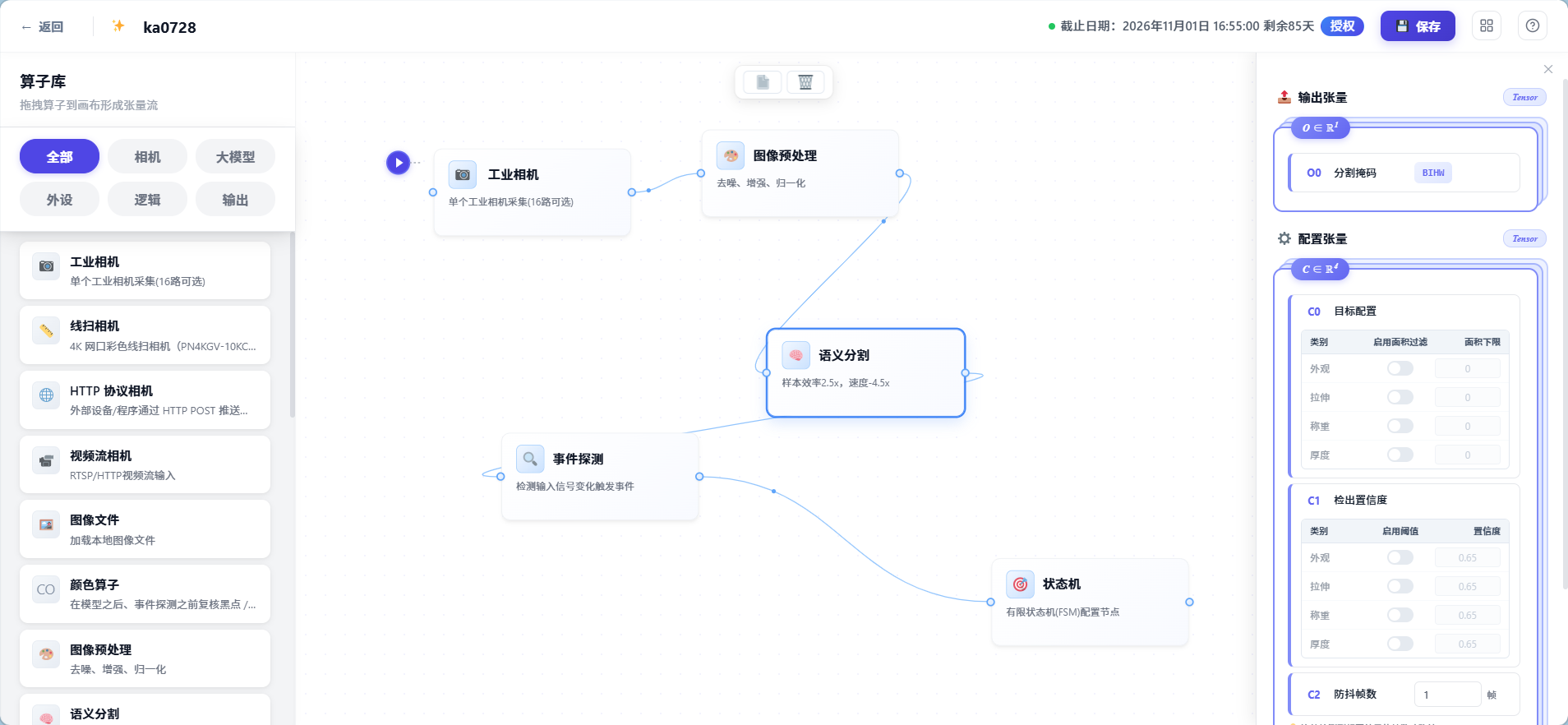

03｜工作流配置
检测链路：工业相机 → 图像预处理 → 语义分割 → 事件探测 → 状态机。点击图片可放大（原图像素，无压缩），单指拖动、双指或按钮自由缩放。
04｜把「涂胶做完」变成标准信号
原语库 · 物体存在 / 动作发生 / 停留时长
打开事件编排器，按工序逐条配置。以「一遍涂胶」为例：
- 「一遍涂胶 / 二遍涂胶」可叠加「涂胶工具出现 + 治具 ROI 内停留时长」；
- 「放置标签并计时」可挂「标签存在 + 计时器读数变化 / 启动态」；
- 「放置纸垫」可挂「纸垫出现在台垫操作区」。
状态机事件列表（示意）
表格可左右滑动查看
| 事件 | 名称 | 配置要点 |
|---|---|---|
| E0 | 放置纸垫 | 纸垫出现在台垫中心操作区 |
| E1 | 一遍涂胶 | 首遍涂胶动作完成 |
| E2 | 二遍涂胶 | 二遍涂胶不可跳过，需独立事件 |
| E3 | 放置标签并计时 | 标签到位且计时器已启动 |
漏做类步骤可挂「物体不存在」或「未达到停留时长」，驱动拦截分支。识别结果封装成事件，状态机与运行清单直接订阅。
05｜NG 类型 / 显示参数
参数配置 · 页面参数
打开「参数配置」，将 NG 字典与四道工序对齐，便于按 NG 类型统计漏项：
表格可左右滑动查看
| NG 类型 | 名称 | 说明 |
|---|---|---|
| NG0 | 纸垫未放 | 操作区未见纸垫 |
| NG1 | 一遍涂胶缺失 | 首遍涂胶未完成 |
| NG2 | 二遍涂胶缺失 | 二遍涂胶跳过或未达停留时长 |
| NG3 | 未贴标或未计时 | 标签缺失或计时器未启动 |
06｜对照表与项目体会
表格可左右滑动查看
| 环节 | 传统装配工位 | 视觉 SOP 过程监控 |
|---|---|---|
| 认物料 / 治具 | 班组长抽看 | 语义分割实时识别纸垫 / 治具 / 标签等 |
| 管顺序 | 靠习惯与纸质 SOP | 状态图 S0–S4 强制顺序 |
| 管涂胶 | 签字确认，难复核 | 事件「存在 + 区域出现 + 停留」逐步门禁 |
| 管计时 | 依赖人自觉按计时器 | 「标签 + 计时启动」双重确认 |
| 留记录 | 纸质勾选事后补 | 步骤轨迹、影像与 NG 自动留痕 |
落地要点
- 业务要求：每件按四道工序做完，两遍涂胶、贴标计时不可漏；
- 判定规则：当前状态只接受对应事件，齐套并计时启动后才允许「放行」。
写在最后
医疗器械装配监控难的不是认出一张纸垫或一只计时器，而是把识别入位 → 事件上报 → 状态推进 → NG 统计 → 放行留痕串成现场愿意用、质量与合规经得起复核的链路。
一句话：视觉智能体负责认工位目标，事件编排负责报工序，状态机负责管顺序，参数页负责管 NG 字典——把装配工位从「靠人盯」变成「系统逐步核对」。
