泳帽出厂前的最后一道关，不是"抽检几顶看看"，而是每一顶都要按标准流程过一遍。难的不是"看懂一顶泳帽"，而是让操作工的每个动作都按顺序做到位、做够时间，并且留下可复核的记录。
这篇博客用真实案例讲清楚两件事：检测 SOP 的每一步到底在查什么，以及在 VisionAgent 视觉智能体里，每一步是怎么配置出来的。
本篇要点：SOP 拆成十个步骤逐步核对；每个动作实时识别、单步计时同步显示；称重、厚度、硬度等数据自动比对标准值；漏做、超时、顺序错、数据超差都会触发异常提示；全部完成后给出"检测合格"结论——五个算子在张量流画布中依次连接，状态图管理整个流程的推进。
检测步骤出厂 SOP 的十步，每步查什么
客户的要求只有一句话："泳帽出厂前按标准流程检完。"落到系统里，这句话被拆成十个可识别、可计时、可判定的步骤：
01
02
外观检查
正面目检：破洞、污点、杂色
03
翻转复检
翻面后重复目检
04
称重
克重必须在标准范围
05
测量厚度
厚度规读数记录比对
06
测量硬度
硬度计压测记录
07
对比标准品
与标准样并排比对
08
对比数据
系统自动比对标准值
09
拉伸回弹
双手拉伸，查弹性与接缝
10
入箱分流
合格入箱 / 不良入盒
01取帽就位——确认"这顶帽子进入流程"
操作工把泳帽平铺到检测工位。智能体识别"帽子到位"画面作为流程起点：状态机从 S0 进入 S1，开始计时。没经过这一步的泳帽，后面所有步骤都不算数——防止"没检就入箱"。
02外观检查（正面）——目检动作必须做够时间
操作工目视检查正面：破洞、污点、杂色、印刷残缺。系统不靠人自觉，而是识别"正面目检"动作（视线朝向 + 手部悬停姿态），并记录持续时间：达到规定秒数，步骤卡变绿；时间不足，保持琥珀色提示。
03翻转复检（反面）——顺序错了立刻提示
翻面后重复目检。这一步的关键是"翻面"动作必须真实发生：模型识别泳帽正反面状态的变化，没翻面就进入下一步会被状态机拦下提示。正反两面都检到，才不存在"只检一面"的漏洞。
04称重——克重必须在标准范围内
泳帽放上电子秤。智能体识别"放秤"动作并联动秤的读数：克重落在标准区间内记为有效，超重 / 欠重（可能意味着胶料用量不对、壁厚不均）直接判异常，本步不计完成。
05测量厚度——厚度规读数留痕
用厚度规在规定点位测帽体厚度。系统识别"持规测量"动作并记录读数，厚度超出公差带即提示。测量值自动进入这顶帽子的过程记录，不用手抄。
06测量硬度——硬度计压测记录
硬度计压测帽体胶料。识别"压测"动作、保持足够时长后读数生效，硬度值与标准范围比对，胶料偏软偏硬都当场拦截。
07对比标准品——和标样并排看
把泳帽与标准样品并排比对颜色、印刷位置、外形轮廓。智能体识别"并排比对"画面（被检帽与标样同时出现在比对区），确认这一步真实发生并做够时长，防止"跳过眼比对"。
08对比数据——系统自动核标准值
前面称重、厚度、硬度的读数汇总后，系统自动与标准值逐项比对：全部在范围内本步通过；任何一项超差，步骤卡标红并给出具体超差项，操作工不用自己心算。
09拉伸回弹——弹性测试看得见
双手撑开泳帽检查弹性与接缝强度。智能体识别"双手拉伸"动作：泳帽轮廓从自然状态变为撑开状态，且保持足够时长，记为有效测试；动作没做到位，本步不计完成。
10入箱分流——结论决定去向
前九步全部达标后，页面顶部显示「检测合格，所有步骤已完成」，操作工按提示入箱；任一步骤异常，则提示入不良品盒。每一步的用时、读数、状态、结论自动留存，形成可核对、可统计的过程记录。
智能体实操五步配置，把 SOP 变成系统规则
上面十个检测步骤，在 VisionAgent 里全部通过可视化配置实现，不写代码。完整链路：搭张量流 → 标动作 → 画状态图 → 编事件 → 上线监控。
1

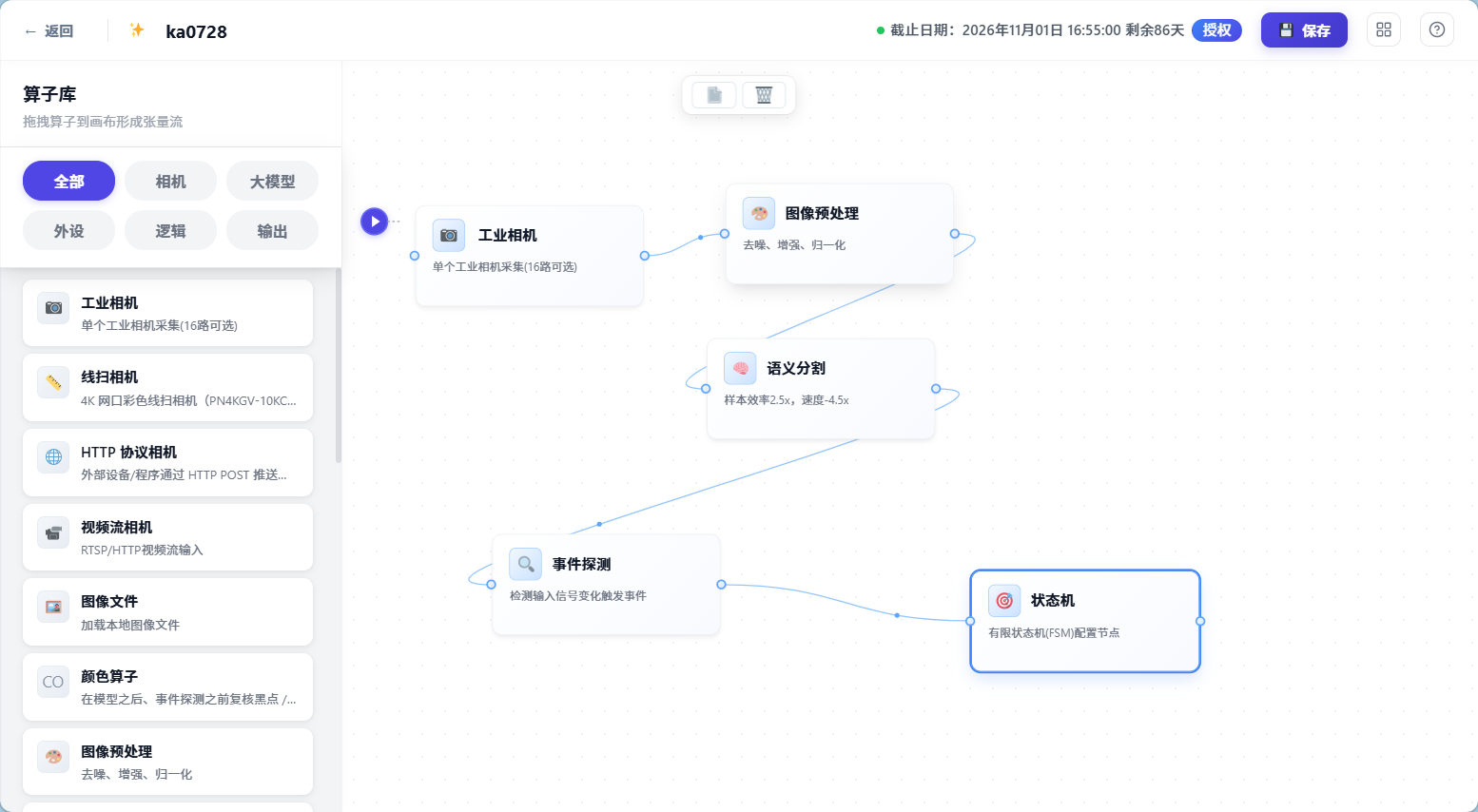

拖拉拽，搭出检测张量流
零代码编排打开软件平台，新建项目。左侧算子库把相机、预处理、大模型、逻辑都做成可拖拽的"积木"，按数据流向拖上画布连成一条线：
- 工业相机——接入检测工位实时画面，持续为后续算子供图；
- 图像预处理——整理相机画面，使输入满足模型处理要求；
- 语义分割——视觉大模型识别当前动作，在画面上生成手部、泳帽的轮廓与类别标签；
- 事件探测——把识别结果转换为流程可用的事件信号；
- 状态机——根据事件推进 SOP 步骤，维护流程状态并生成判定依据。
截图待补充请将"运行监控画面"截图保存为 assets/1.png
▲ 运行监控画面：左侧实时识别当前动作，右侧步骤卡同步显示各步骤用时与状态
流程图就是程序本身：语义分割判断"当前是什么动作"，事件探测和状态机判断"流程走到哪一步"。
2
少样本标注：教会模型十个步骤的画面长什么样
少样本 1–5 张进入「语义分割」标注界面，把十个 SOP 步骤涉及的画面各自建成类别：取帽就位 / 正面目检 / 翻转复检 / 放秤称重 / 持规测厚 / 压测硬度 / 并排比对标样 / 数据核对 / 双手拉伸 / 入箱分流，各配颜色标签。用画笔或多边形圈出关键区域（手部、泳帽、秤、量具），模型就能学会区分：
- 每个动作仅需 1–5 张样本，分钟级完成训练，当天即可上线；
- 标注后打开显示检测结果，直接核对模型输出是否贴合手部、泳帽和量具轮廓；
- 换工位、换泳帽颜色版型，拍几张新样本微调即可，不用重训。
不等几周训练周期——现场拍几段动作，模型当天认识全部 SOP 步骤。
3

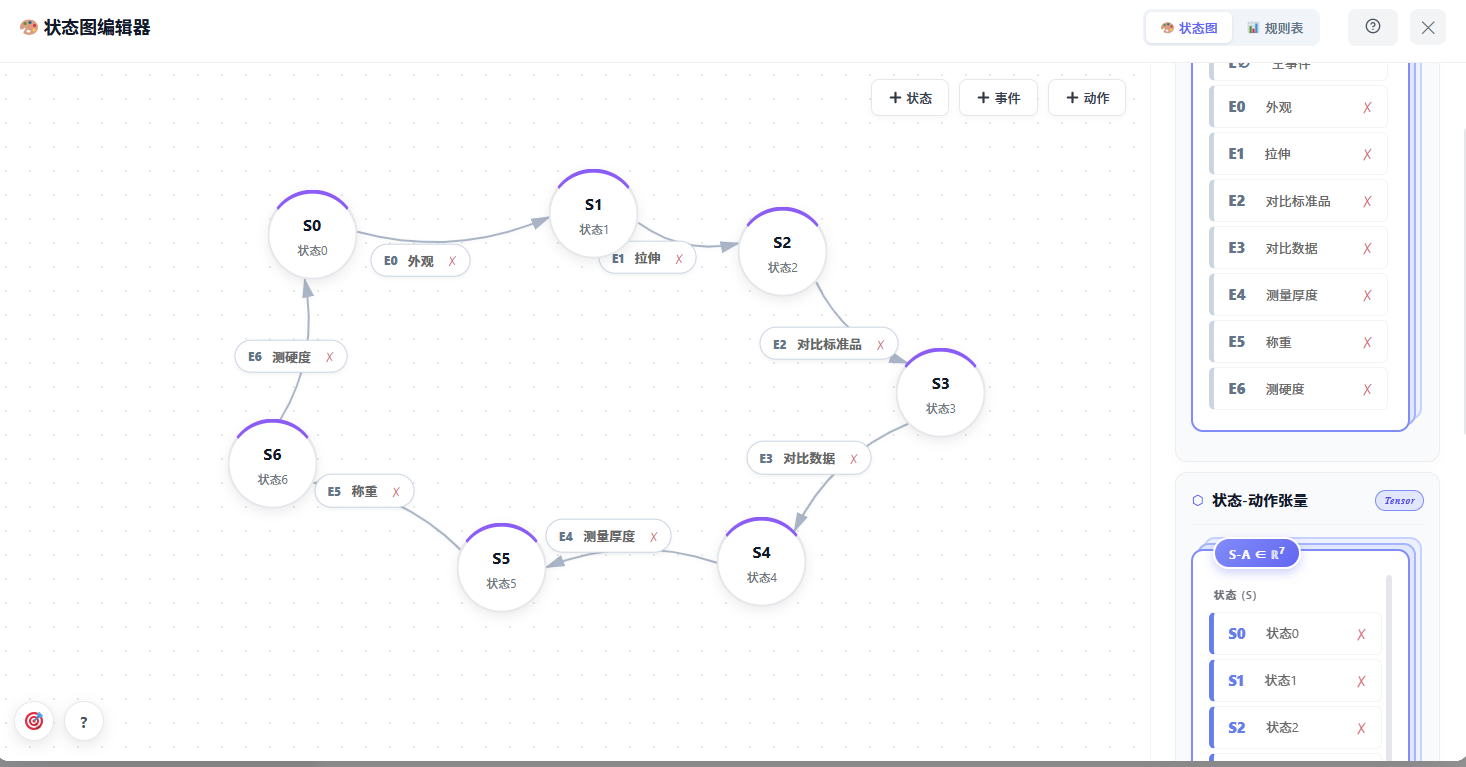

画状态图：S0–S10 管好顺序、时长和数据
状态机 · 核心进入「状态图编辑器」，把十步 SOP 画成节点和连线：
- S0 待命：空事件停留，工位无帽时一直等待；
- S1 取帽就位：E1 到达进入本态，流程计时开始；
- S2 外观检查 → S3 翻转复检 → S4 称重 → S5 测厚度 → S6 测硬度 → S7 对比标准品 → S8 对比数据 → S9 拉伸回弹 → S10 入箱分流：依次由 E2–E10 推进；
- 每个状态挂最小时长条件——动作做够秒数才允许流转，时间不足步骤卡保持琥珀色；
- S4–S6 额外挂数值判定条件——读数超差流转到异常分支，步骤卡标红；
- 顺序颠倒（比如没翻面就称重）时状态不推进，页面直接提示异常。
截图待补充请将"张量流画布"截图保存为 assets/2.png
▲ 张量流画布：五个算子依次连接，组成从画面采集到流程判定的完整链路
SOP 的"顺序"和"时长"从此由状态图强制约束，不再靠操作工自觉。
4

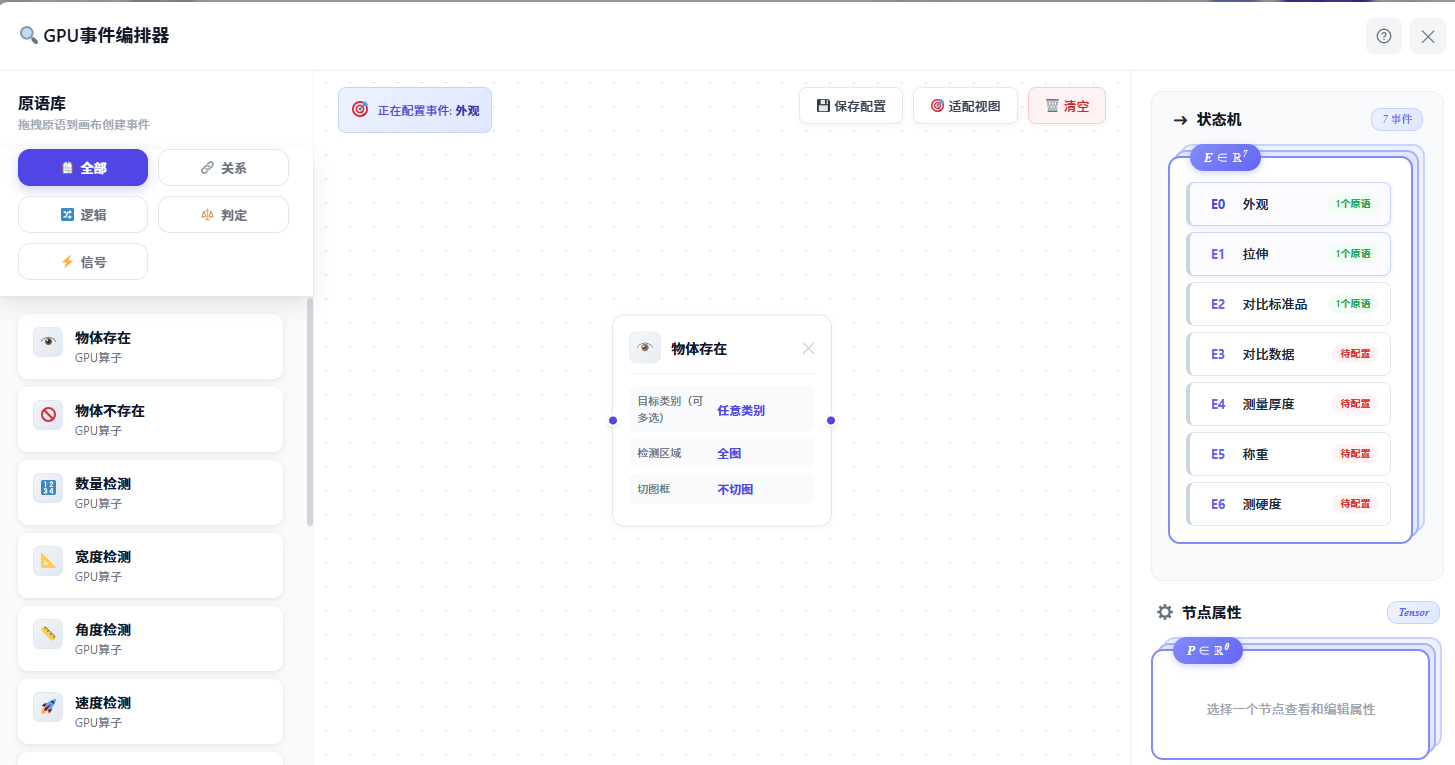

编排事件：把"识别到动作"变成标准信号
GPU 事件编排打开「检测条件编排」，为每个动作事件拖入原语。核心只用一个：
- 原语选 物体存在；
- 目标类别依次选十个动作类别，各配一个事件；
- 检测区域：全图；切图框：不切图；
- 称重、厚度、硬度三类事件额外挂数值范围原语——读数落在标准区间内才触发"通过"事件，超差触发"异常"事件。
事件列表即生成 E0 空事件、E1 取帽就位、E2 正面目检、E3 翻转复检、E4 称重、E5 测厚度、E6 测硬度、E7 对比标准品、E8 对比数据、E9 拉伸回弹、E10 入箱分流——十一个标准信号，状态机直接订阅。
截图待补充请将"状态图编辑器"截图保存为 assets/3.png
▲ 状态图编辑器：S0 待命，S1–S10 对应十个检测步骤，事件按顺序推进，先后关系图上可查可改
识别结果被封装成标准事件：模型只管"看到了什么"，流程逻辑全部交给后面的状态图。
5
上线运行：监控、展示、输出同一界面
边缘运行张量流跑起来后，运行页面分三块同步工作：
- 识别画面：实时视频上叠加当前动作类别和手部、泳帽、量具轮廓；
- 步骤卡：十张卡片对应十个步骤——已完成绿色（带用时/读数）、时间不足琥珀色、未激活灰色、数据超差红色；
- 流程结论：十步全部达标，页面顶部显示「检测合格，所有步骤已完成」；异常则提示具体哪一步、哪项数据出问题。
结果不止于看板：每次执行自动留存各步骤用时、测量读数、状态、结论，并可通过 HTTP 推送结构化字段到 MES／SCADA，按现场接口要求配置即可。
▲ 实操视频：完整检测过程——动作识别、步骤推进、合格结论
相机、模型、张量流、运行结果集中在同一界面——实施人员现场就能完成从配置到验收的全部操作。
为什么是大模型一张表看懂差别
| 环节 | 传统方式 | VisionAgent 视觉智能体 |
|---|---|---|
| 认动作 | 人工巡查、班组长抽查 | 视觉大模型实时识别每个动作，少样本即可训练 |
| 管顺序 | 靠操作工自觉，错了没人知道 | 状态图锁定步骤顺序，颠倒、漏做即时提示 |
| 卡时长 | 无法量化"检了多久" | 单步计时：达标绿色、不足琥珀色，一目了然 |
| 留记录 | 纸质点检表，事后补填 | 每次执行自动形成可核对、可统计的过程记录 |
| 接系统 | 结果到不了 MES | HTTP 结构化输出，按接口要求配置推送 |
泳帽只是一个切面。同一套"SOP 拆步骤 + 状态图推进 + 过程留痕"的骨架，也能迁到洁净车间洗手、穿戴合规、装配工序核对、包装作业规范等"动作要按顺序做到位"的场景。
项目体会把客户需求翻译成系统能执行的规则
这个项目最深的体会，是客户需求与现场系统之间需要一次完整的"工程翻译"。客户说"出厂前每顶泳帽都要按标准流程检完"，这句话明确了目标；系统还需要知道识别哪些动作、怎样记录每一步、哪些情况判不合格、最终输出什么结果。这项需求经历了三层拆解：
- 业务要求：出厂前完成标准检测，漏做、超时、顺序错需要被及时发现；
- 判定规则：核对十个规定步骤，同步记录步骤状态、用时与测量数据，生成最终结论；
- 软件配置：用五个算子建立张量流，再通过 S0–S10 状态图规定流程的推进关系。
三层内容对齐后，视觉模型的识别结果才能进入现场流程。回看整个项目，四个问题贯穿始终：系统看什么、什么时候算完成、什么情况判不合格、结果怎样留存——让每一次执行都有据可查、值得信任。
写在最后
五步走完你会发现：SOP 监控难的从来不是"认出某个动作"，而是把识别动作 → 核对顺序 → 卡控时长 → 形成结论 → 留存记录串成一条现场愿意用、结果经得起复核的链路。
一句话总结智能体能力：视觉大模型负责认动作，状态图负责管流程，边缘软件负责留记录——零代码把泳帽出厂 SOP 从"靠人盯"，变成"系统自动核对"的标准流程。
