电机就位
夹具上电机到位
电机接线盒装配看似熟悉：电机上线、核对端子接线、用电批拧螺丝、盖上红色盖子、紧固放行。难的不是"装完一台"，而是让每一台都按同一套 SOP 做完：接线齐全、螺丝拧到位、盖子装上，漏步能当场拦住，并留下可复核的过程记录。
这篇博客基于真实电机装配线视频，结合 VisionAgent 真实操作界面样板，讲清楚：现场装配每一步在查什么，以及张量流、GPU 事件编排、状态图如何把装配规则落到软件里。
本篇要点：视频画面实时标出「拧螺丝」「盖子」等动作与部件；工位是银白散热片电机 + 红色接线盒，置于链式输送夹具上；系统用五个算子串起采集→识别→事件→状态推进，最终输出装配完成 / 漏步拦截。界面截图按真实 VisionAgent 操作页样式生成。
现场场景视频里的真实装配工位
俯拍画面里，银白散热片电机固定在金属夹具上，左右可见输送链条；顶部红色接线盒打开时，绿色端子排与黄/蓝/红导线清晰可见。操作工戴灰白手套，手持黄黑电批拧端子螺丝；随后装上红色盖子并完成紧固。视觉系统在画面上直接画出粉圈「拧螺丝」、青框「盖子」——这就是零件装配过程监控要落地的现场。
现场帧待加载

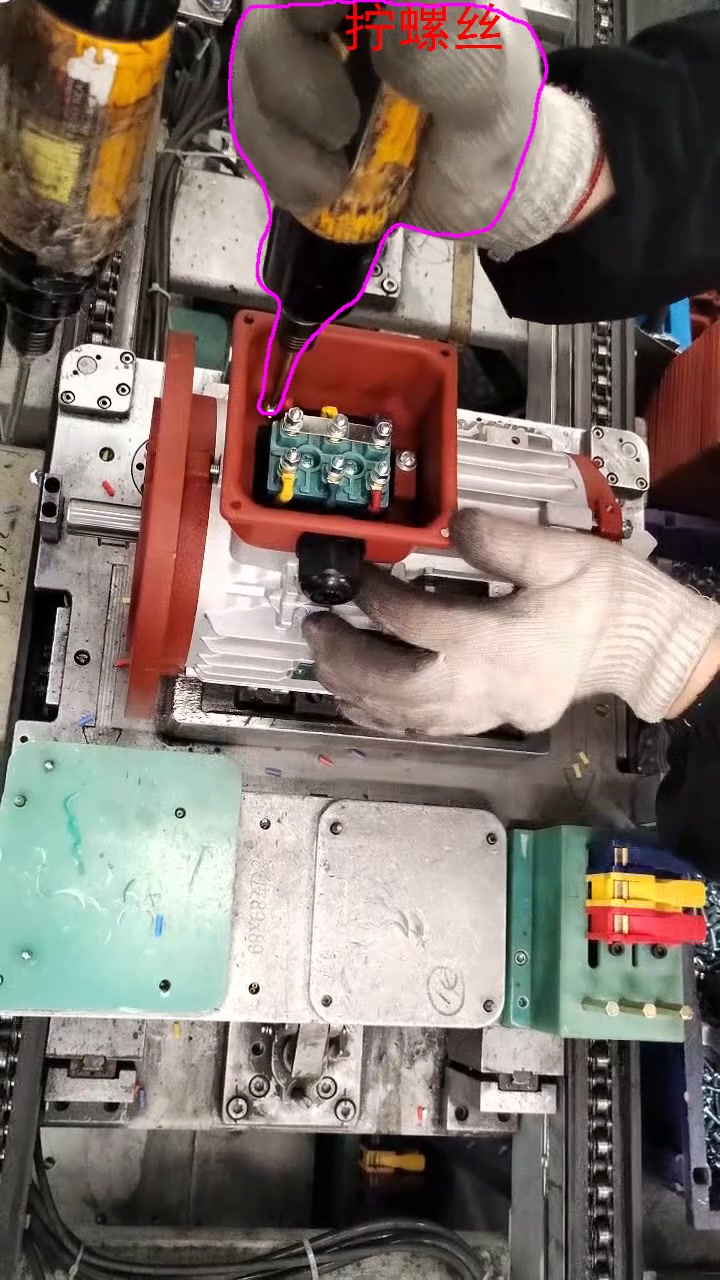

▲ 现场帧：识别到「拧螺丝」——电批伸入红色接线盒端子区
现场帧待加载

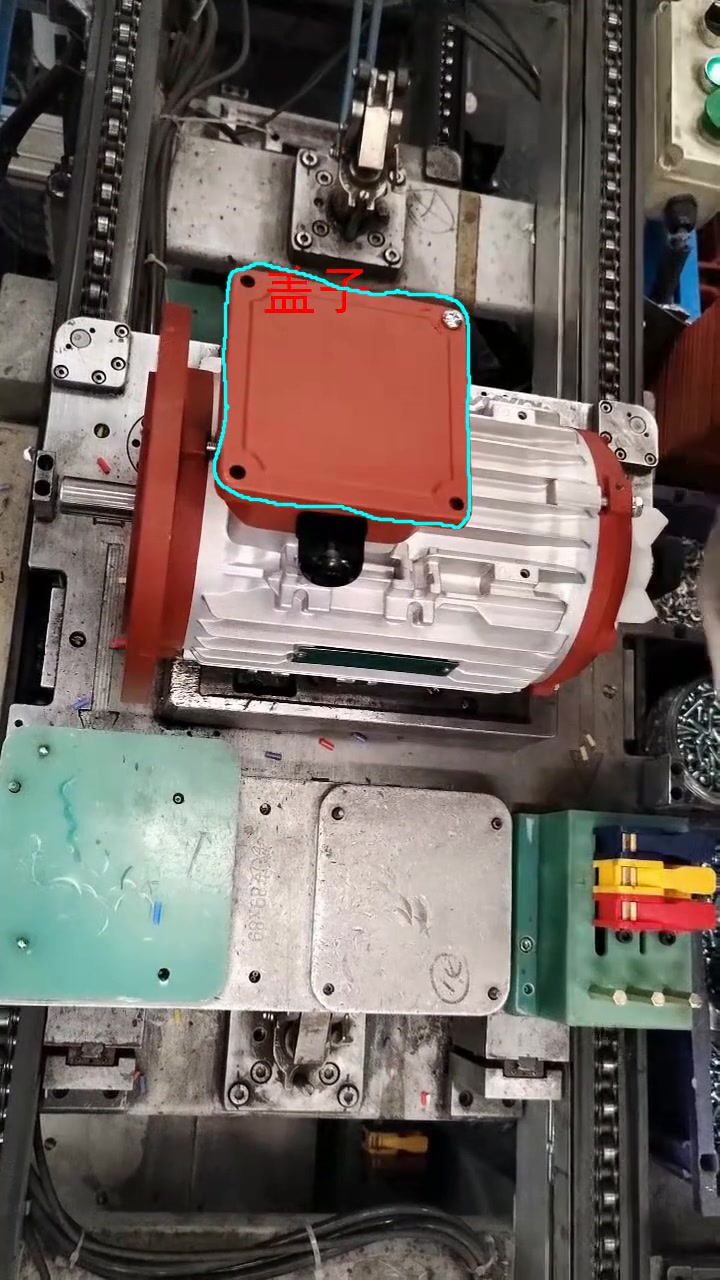

▲ 现场帧：红色接线盒「盖子」就位，青框标出目标
检测步骤六步装配 SOP，每步查什么
01
02
接线确认
端子排导线齐全
03
拧螺丝
电批紧固端子螺丝
04
盖子就位
红色盖板盖上
05
盖板紧固
四角螺丝拧紧
06
装配完成
合格放行下站
01电机就位——确认"这台电机进入流程"
链式线上电机落入金属夹具。智能体识别电机壳体 + 红色接线盒出现在视野，状态机从 S0 进入流程并开始计时。未就位不算进入装配。
02接线确认——端子区导线真实存在
开盖状态下核对绿色端子排上的黄/蓝/红导线。漏接或未入位，本步不通过，不允许进入拧螺丝。
03拧螺丝——工具与动作必须发生
视频明确叠出「拧螺丝」。系统识别黄黑电批伸入接线盒并持续够秒数；空手比划或时长不足，状态保持琥珀色。
04盖子就位——红色盖板必须盖上
画面标出「盖子」。识别红色接线盒盖板覆盖端子区；未盖盖就去合盖紧固，会被状态机拦住。
05盖板紧固——四角螺丝不可省
盖上后继续用电批紧固盖板螺丝。识别紧固动作与盖板角部螺丝存在；漏拧走异常分支。
06装配完成——全步骤 AND 才放行
电机就位、接线、拧螺丝、盖子、紧固全部到位，输出「装配完成」；任一缺失拦截出站。
装配过程比外观更难管
只看出货外观，管不住"端子没拧紧、盖子漏装"。通电后故障与客诉成本远高于产线多盯一步——需要动作级零件装配监控。
智能体实操五步配置，把装配 SOP 变成系统规则
完整链路：搭张量流 → 标动作/部件 → 编事件 → 画状态图 → 上线监控。下面三张操作页按真实 VisionAgent 界面样板生成，文字与控件样式与产品一致，内容替换为本工位的「拧螺丝 / 盖子」等标签。
1
拖拉拽，搭出检测张量流
零代码编排新建项目「零件装配」，从左侧算子库拖出并连接（与真实画布一致）：
工业相机→图像预处理→语义分割→事件探测→状态机
- 工业相机——俯拍夹具，覆盖电机、接线盒与双手电批；
- 图像预处理——去噪、增强、归一化，稳定金属反光；
- 语义分割——识别拧螺丝动作、盖子、端子区等目标；
- 事件探测——把识别结果变成标准事件；
- 状态机——按装配顺序推进，输出完成 / 漏步拦截。
截图加载中

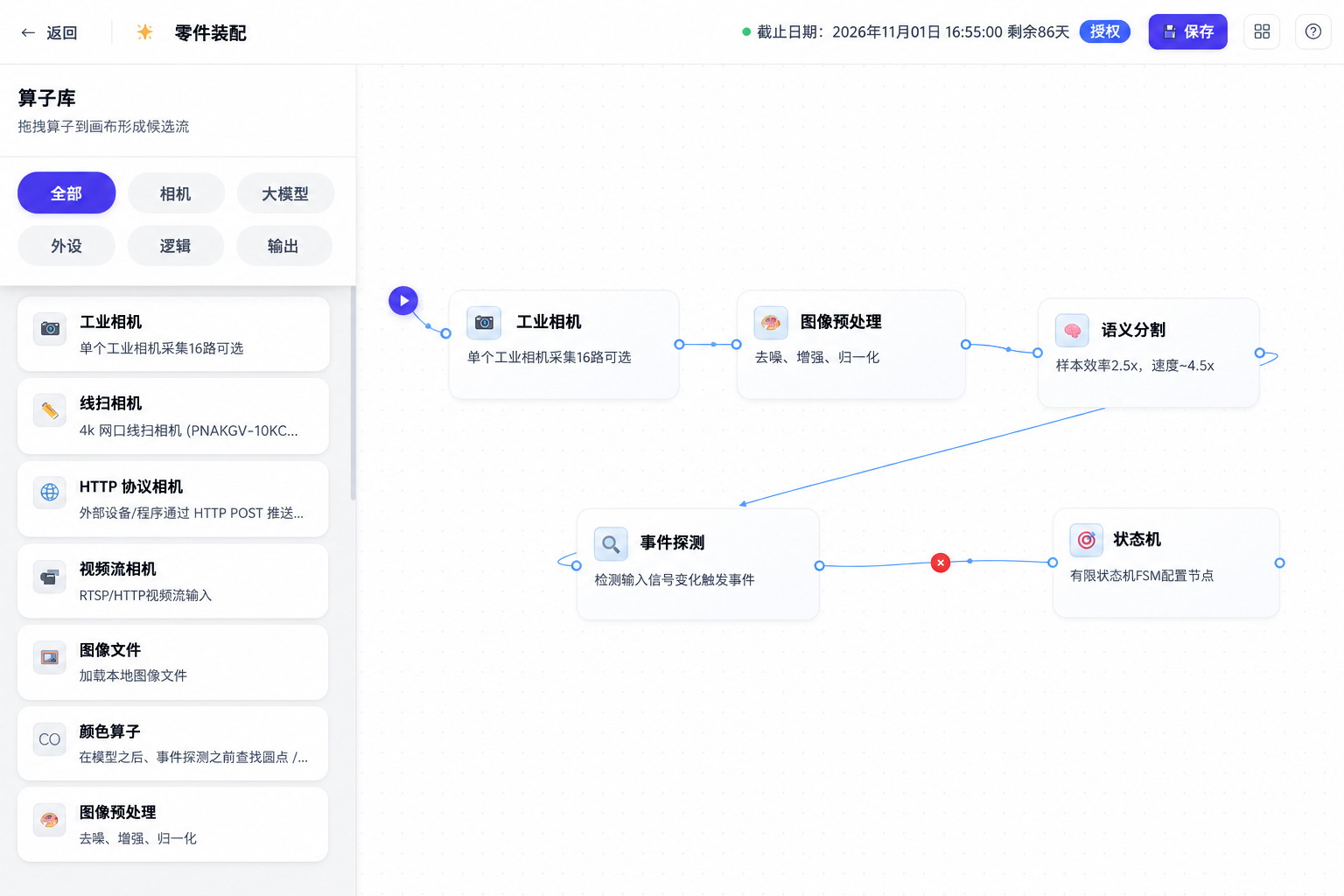

▲ 张量流：工业相机 → 预处理 → 语义分割 → 事件探测 → 状态机（真实操作页样式）
流程图就是程序本身——工艺人员看得懂、改得动。
2
少样本标注：教会模型装配动作与部件
少样本 1–5 张按视频真实标签建立类别：电机就位 / 接线确认 / 拧螺丝 / 盖子 / 盖板紧固（可加「戴手套」合规类）。每类 1–5 张样本即可分钟级训练。
换电机型号或接线盒颜色，补几张样本微调，不必重写代码。
3
GPU 事件编排：把动作变成标准信号
GPU 事件编排器打开「GPU事件编排器」，从原语库拖入「物体存在」。例如正在配置事件「拧螺丝」时：
- 目标类别：拧螺丝；检测区域：全图；切图板：不切图；
- 事件列表：E0 接线确认、E1 拧螺丝、E2 盖子就位、E3 装配完成；
- 每个事件挂 1 个原语；漏步可另挂「物体不存在」驱动拦截。
截图加载中

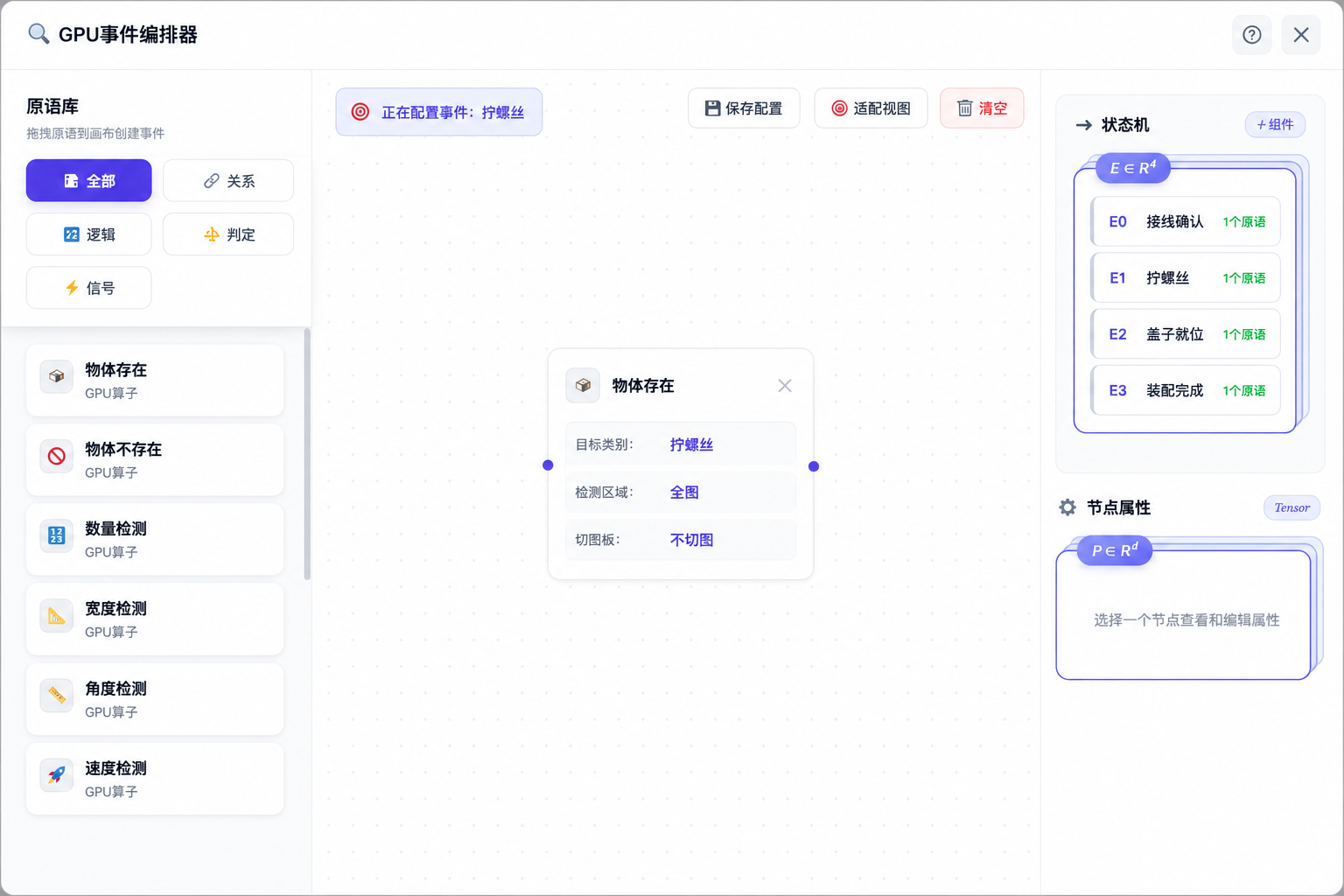

▲ GPU事件编排器：正在配置事件「拧螺丝」= 原语「物体存在」（真实操作页样式）
识别结果封装成事件，状态机与看板直接订阅。
4
状态图编辑器：S0–S4 管顺序与门禁
状态图编辑器- S0 电机就位 为根节点；事件推进到 S1 接线确认、S2 拧螺丝、S3 盖子就位、S4 装配完成；
- 右侧事件张量
E ∈ R⁵：EØ 空事件、E0 接线确认、E1 拧螺丝、E2 盖子就位、E3 装配完成； - 未拧螺丝就去盖盖子，状态不推进；全事件到位才放行。
截图加载中

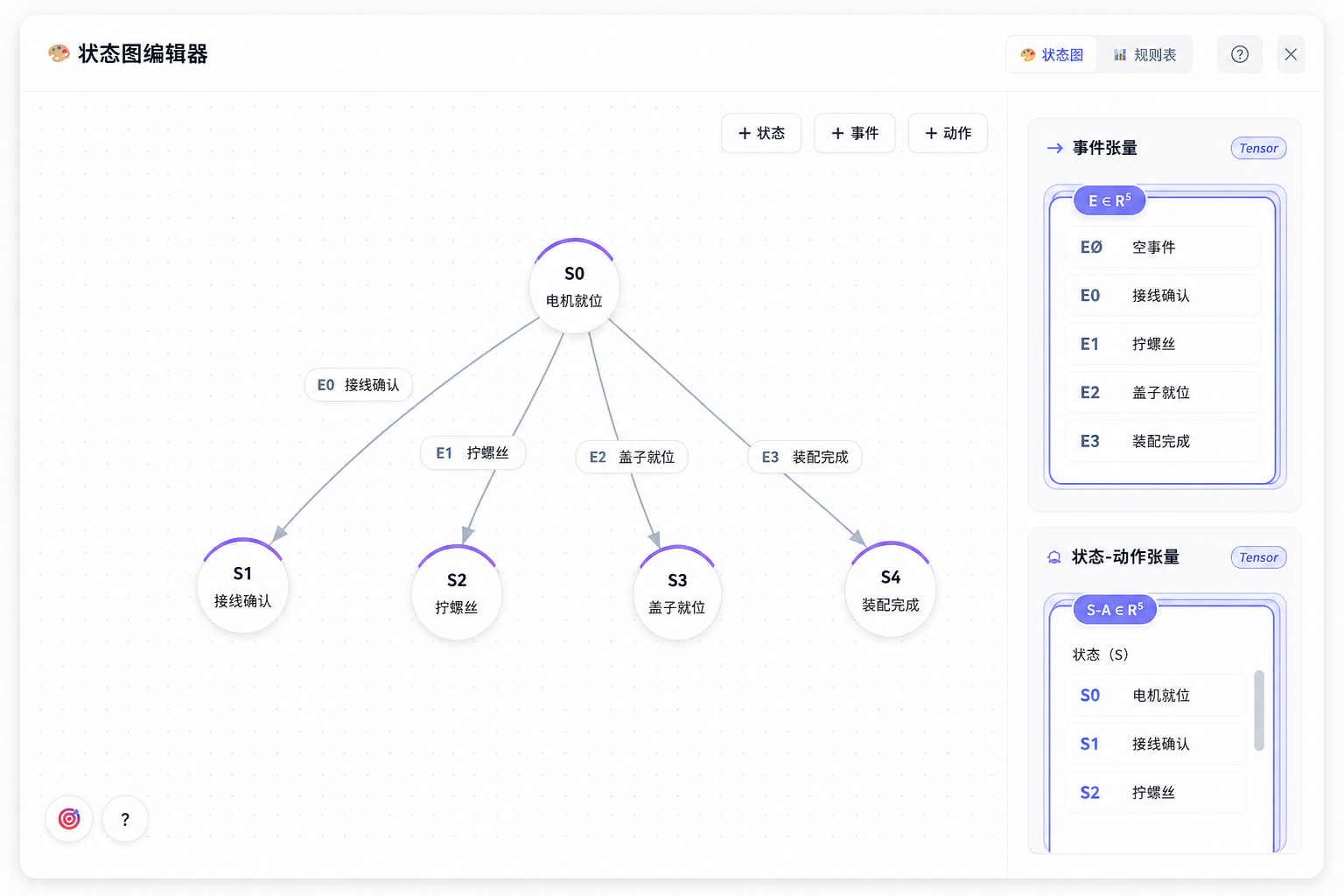

▲ 状态图编辑器：S0 电机就位 → 接线 / 拧螺丝 / 盖子 / 装配完成（真实操作页样式）
SOP 顺序由状态图强制约束，不再靠班组自觉。
5
上线运行：监控、展示、输出同一界面
边缘运行- 识别画面：叠出拧螺丝粉圈、盖子青框；
- 步骤卡：六步状态（绿=完成，琥珀=进行中，红=漏步）；
- 结论与推送：装配完成放行 / 漏步拦截；HTTP 输出到 MES。
截图加载中

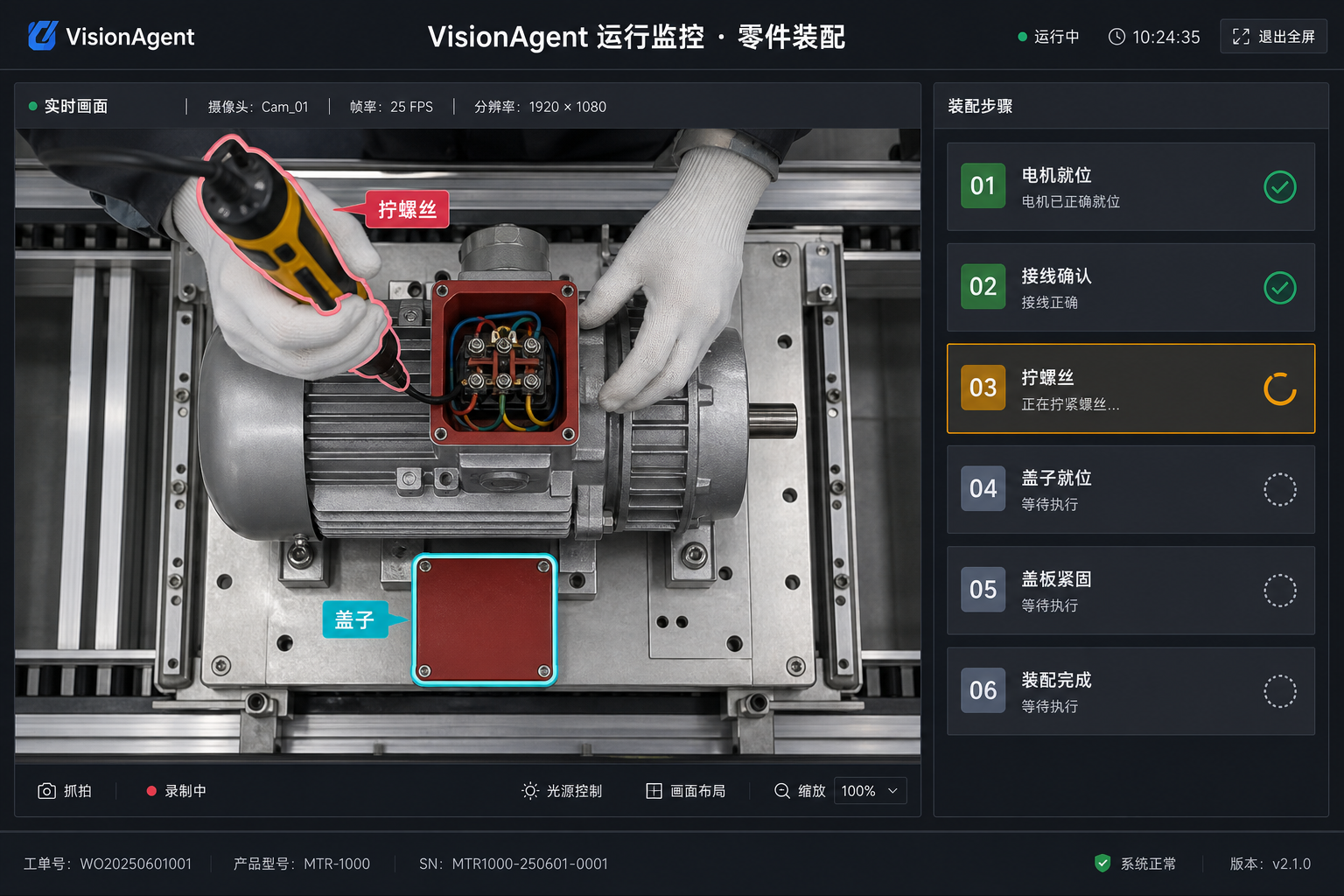

▲ 运行监控：左侧实景识别「拧螺丝 / 盖子」，右侧步骤卡同步推进
▲ 实操视频：电机接线盒零件装配过程监控完整过程
配置、识别、结论集中在同一界面，现场当天可验收。
为什么是大模型一张表看懂差别
| 环节 | 传统方式 | VisionAgent 零件装配 |
|---|---|---|
| 认动作/部件 | 班组长巡查 | 视觉大模型实时识别拧螺丝 / 盖子 |
| 管顺序 | 靠操作工习惯 | 状态图锁定 SOP 顺序 |
| 卡时长 | 无法量化拧了多久 | 单步计时，不足即提示 |
| 留记录 | 纸质点检事后补 | 自动形成可核对过程记录 |
| 接系统 | 结果难进 MES | HTTP 结构化输出 |
同一套骨架也可迁到电子测试 SOP、防护箱齐套、拧紧力矩核对等场景——共用「识别 → 事件编排 → 状态机」链路，只换现场标签。
项目体会把客户需求翻译成系统规则
- 业务要求：每台电机接线盒按标准装配完成，漏拧/漏盖当场发现；
- 判定规则：核对六步动作与部件存在性，记录用时与结论；
- 软件配置：五算子张量流 + 状态图编辑器 + GPU 事件编排器。
贯穿始终的四个问题：系统看什么、什么时候算完成、什么情况拦截、结果怎样留存。
写在最后
零件装配监控难的从来不是认出某一把电批，而是把识别动作与部件 → 核对顺序 → 卡控时长 → 形成结论 → 留存记录串成现场愿意用、质量经得起复核的链路。
一句话：视觉大模型负责认拧螺丝与盖子，事件编排负责报步骤，状态机负责管流程——零代码把装配工位从"靠人盯"变成"系统自动核对"。
