智能卡 / 钥匙卡出厂前最后一道关是外观检测：白点、黑点、划痕、脏污，一个都不能放过。卡面印刷面积小、缺陷微米级，人眼在流水线上根本盯不过来；更难的是——检测结果不是"报个警"就完事，而是要在卡片高速通过的一两秒内，给剔除机构一个干脆的"哪一路剔除"信号。
这篇博客用真实案例，把 VisionAgent 视觉智能体做「卡片缺陷检测」的完整过程讲清楚：拖流程 → 标四类缺陷 → 调模型 → 配显示 → 编事件 → 画状态机 → 四类剔除。
为什么难卡片缺陷检测的三个坎
缺陷小、还长在不同"底色"上
白点、黑点、划痕、脏污四类缺陷形态差异大；而卡片印刷图案本身纹理复杂（LOGO、芯片槽、磁条），缺陷极易"藏"在图案里，传统模板匹配类算法一换卡面版式就失效。
"通电"窗口极短，判定必须即拍即判
卡片在产线上是连续过站的：到位 → 拍照 → 通电/判定 → 分流。留给视觉的时间通常只有几百毫秒。检测结果不能只停留在"看到"，必须立刻变成哪一路剔除的开关信号，晚一拍就是误剔或漏剔。
四类缺陷要四个去处，不是"合格/不合格"两档
白点去 3 号口、划痕去 1 号口、脏污去 2 号口、黑点去 4 号口——传统做法要为一类缺陷写一套判断逻辑，多类并发时脚本越堆越乱，改一次动全身。
六步实操智能体如何实现卡片检测
拖拉拽，搭出卡片检测流水线

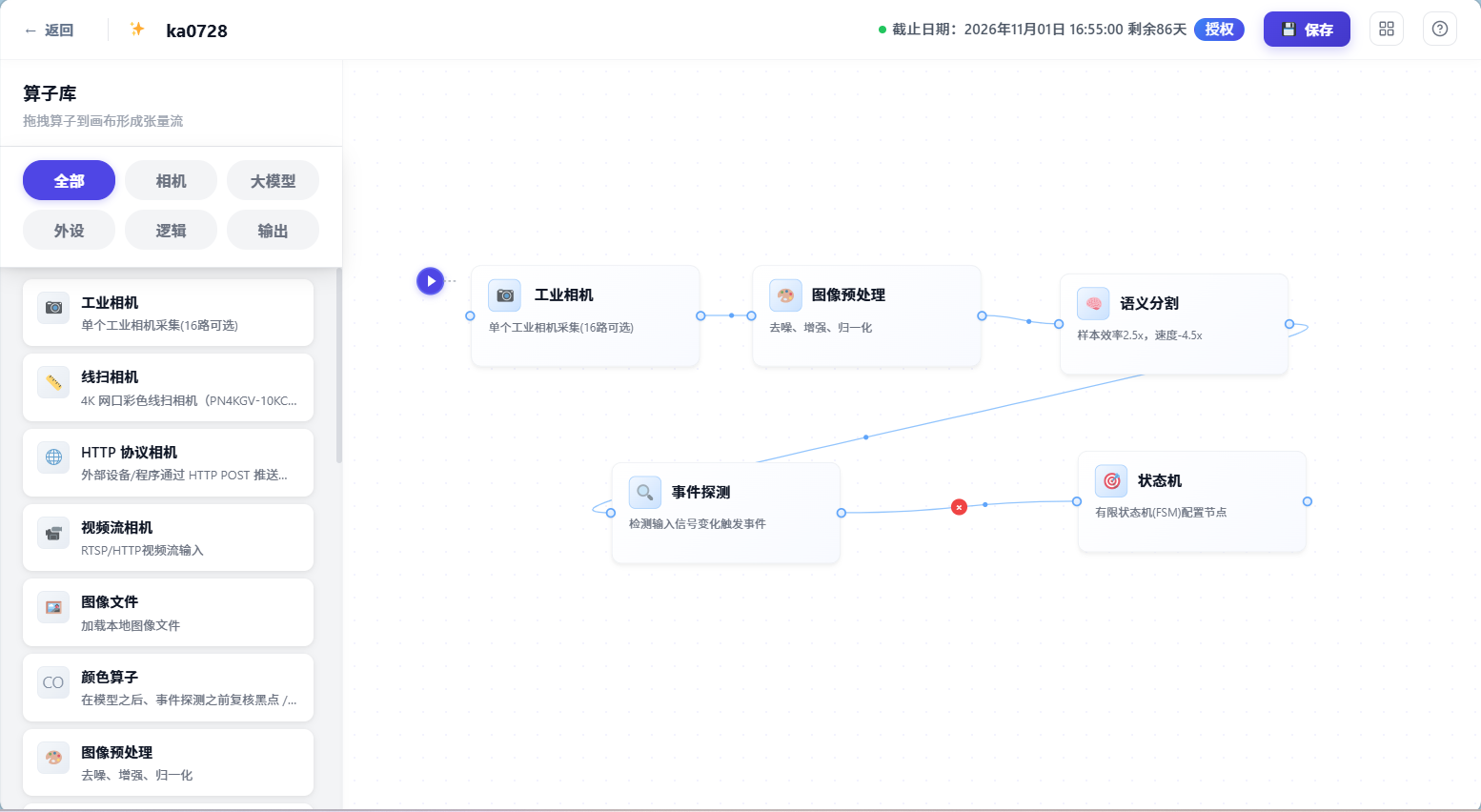

零代码编排打开软件平台，新建项目。左侧算子库把相机、大模型、逻辑、输出都做成可拖拽的"积木"。按业务顺序拖上画布、连成一条线：
- 工业相机——接入产线相机（示例配置：1920×1200 视野、10fps、连续触发、曝光 5000、gamma 0.7）；
- 图像预处理——去噪、增强、归一化，把卡面纹理压平、缺陷凸显；
- 语义分割——视觉检测大模型同时识别白点、黑点、划痕、脏污四类缺陷；
- 事件探测——检出哪类缺陷，就触发哪个事件；
- 状态机——决定这张卡进哪个剔除口。
▲ 步骤图：拖拉拽搭建卡片检测流程——工业相机 → 预处理 → 语义分割 → 事件探测 → 状态机
少样本标注：教会模型四类缺陷长什么样

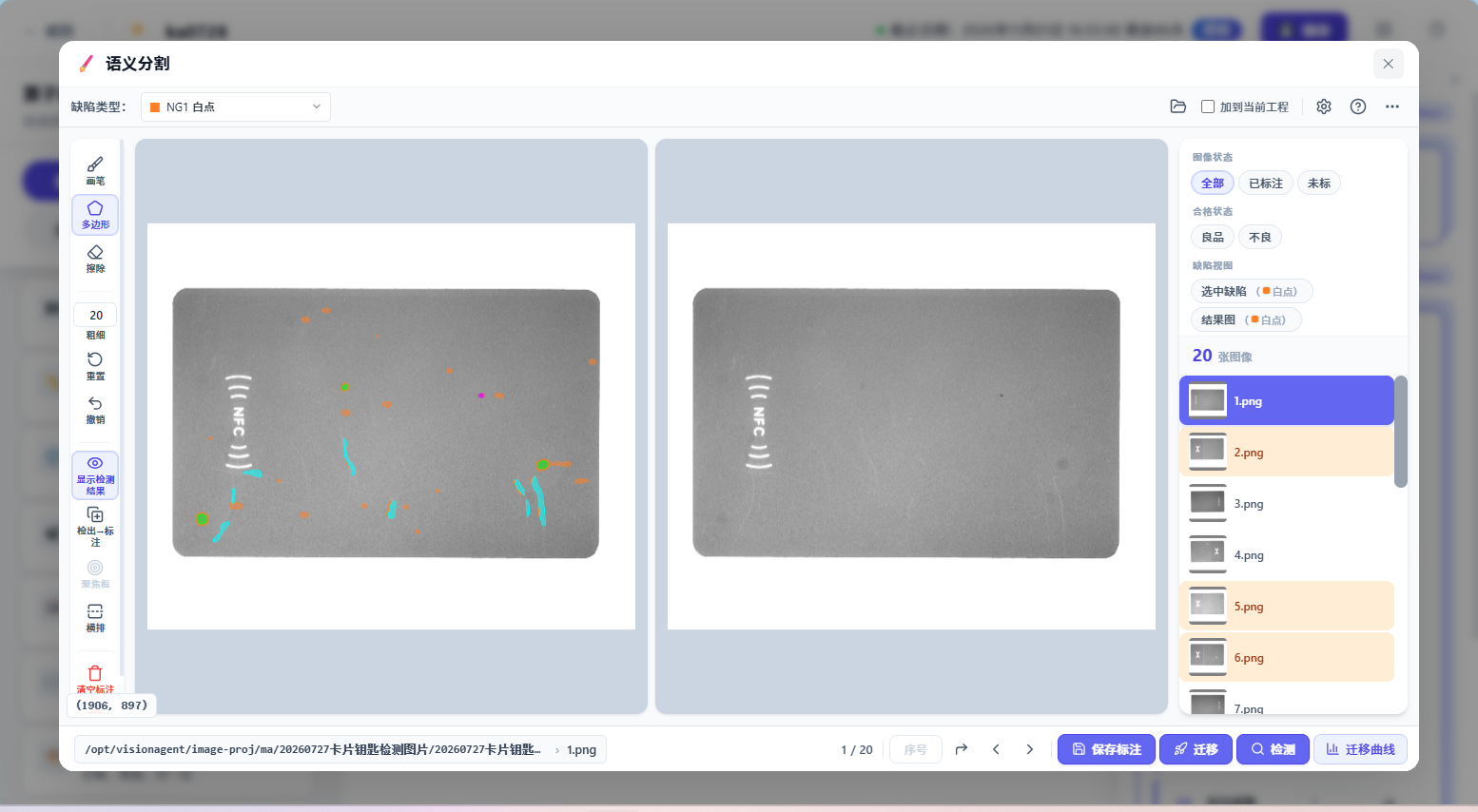

少样本 1–5 张进入「语义分割」标注界面。卡面缺陷往往只有几个像素（图中 388×601 视野里的一粒白点），标注就是把目标"点"给模型看：
- 缺陷类型按 NG1 白点 / NG2 黑点 / NG3 划痕 / NG4 脏污 建立，各自配颜色标签；
- 用画笔 / 多边形圈出缺陷，或打开显示检测结果直接核对模型输出；
- 每类仅需 1–5 张样本，分钟级完成训练，当天即可上线。
▲ 步骤图：卡片项目流程——工业相机 → 预处理 → 语义分割 → 事件探测 → 状态机
调模型参数：四类缺陷各管各的阈值
模型参数在「参数配置 → 模型参数」里做工程化微调：
- 切图：小卡面直接原图推理，不切图；
- 训练：图像尺寸约 672、训练代数约 200、Batch 约 2；
- 阈值：四类缺陷（白点/黑点/划痕/脏污）分别给置信度阈值（默认 0.65），必要时再开最小面积筛选压误检。
配页面参数：缺陷怎么显示、怎么统计
页面参数同一套参数页的「页面参数」里，把业务类别和显示效果定清楚：
- 缺陷统计列出 NG1 白点、NG2 黑点、NG3 划痕、NG4 脏污，每类带数量统计（图示各 10）；
- 检测结果打开「显示涂抹」，字体大小、线宽按看板观感调整；
- 点「保存参数」整机统一生效。
编排事件：把"检出缺陷"变成可触发信号

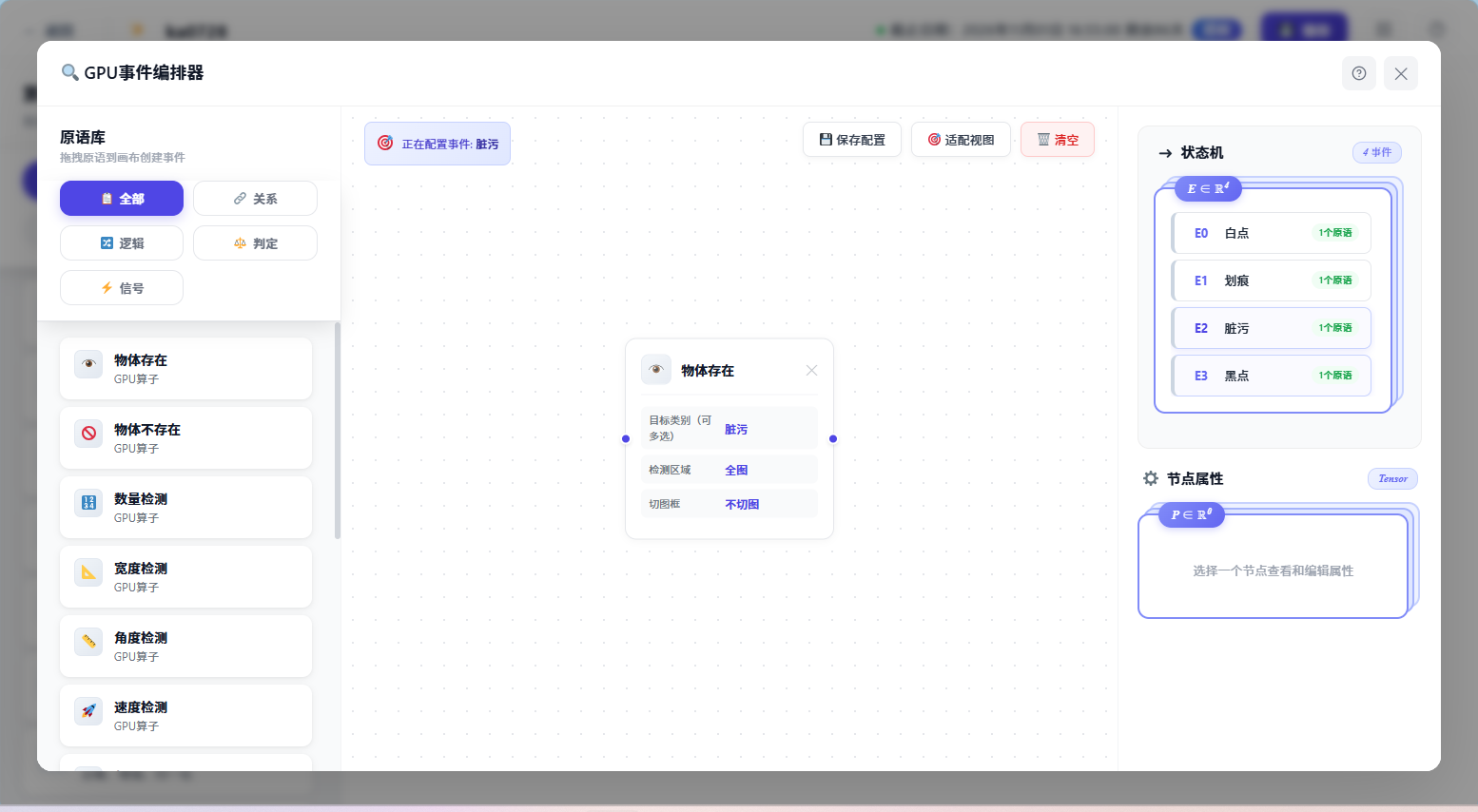

GPU 事件编排打开「检测条件编排」，为「白点」事件拖入原语。核心只用一个即可：
- 原语选 物体存在；
- 目标类别：白点（其余三类同理，各配一个事件）；
- 检测区域：全图；切图框：不切图。
右侧事件列表即生成 E0 空事件、E1 白点、E2 黑点、E3 划痕、E4 脏污——五个标准信号，状态机和剔除机构都能直接接。
▲ 步骤图：事件「白点」= 1 个原语「物体存在（白点）」，四类缺陷各配一件
画状态机：四类缺陷，四路剔除

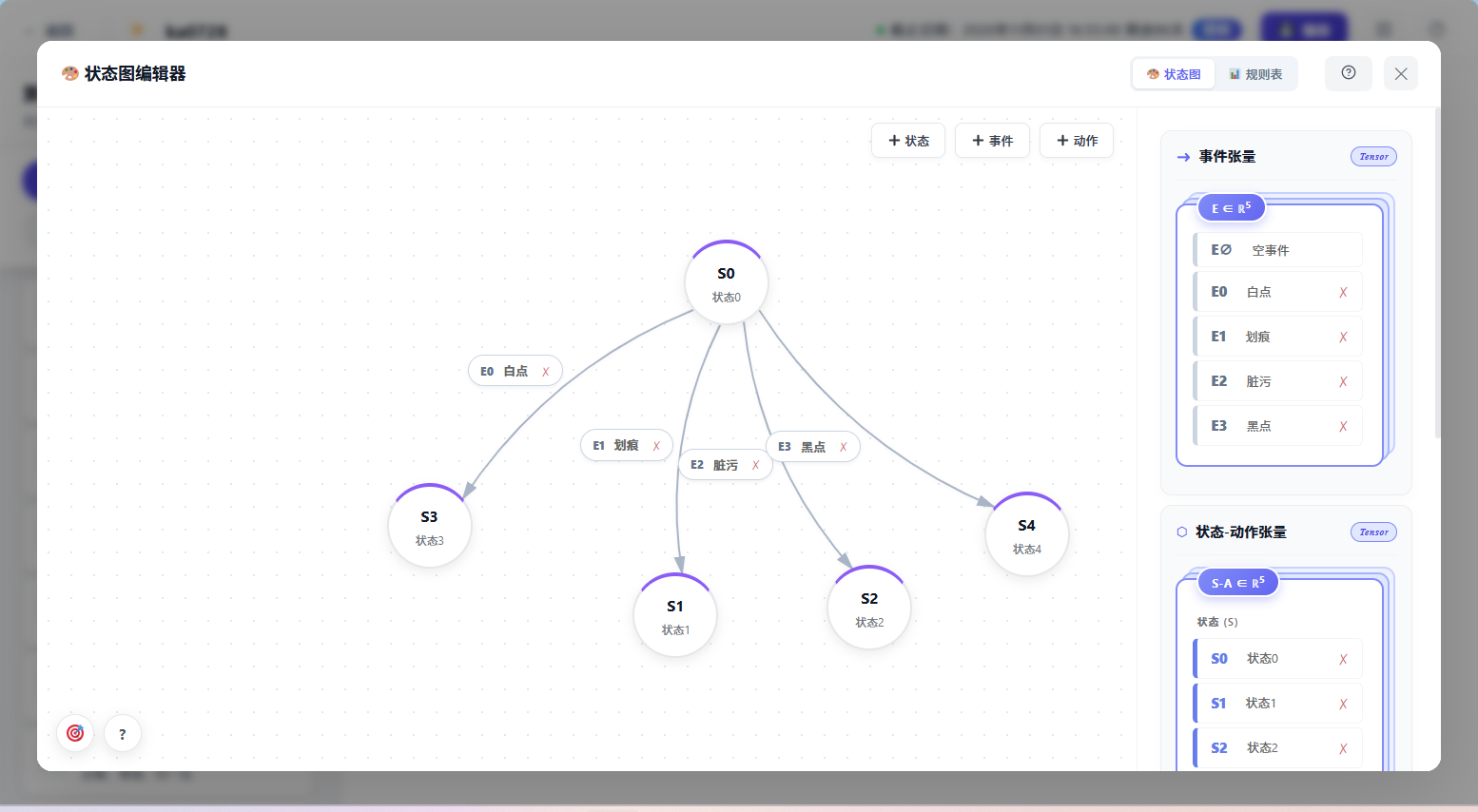

状态机 · 核心在「状态图编辑器」里，把"哪类缺陷去哪一路剔除"画成图：
- 状态0 检测：默认态，空事件时停留（继续看卡）；
- 检出 白点 → 状态3；划痕 → 状态1；脏污 → 状态2；黑点 → 状态4；
- 四个目标状态各挂一个动作——剔除-输出，分别驱动四路剔除机构。
▲ 步骤图：状态图——检测态经四类缺陷事件分流转剔，动作均为"剔除-输出"
为什么是大模型卡片检测上一张表看懂差别
| 环节 | 传统视觉方案 | VisionAgent 视觉检测大模型 |
|---|---|---|
| 看缺陷 | 一类一模型，换卡面版式重训 | 一个模型同时认四类，换版式拍几张样本即可 |
| 样本量 | 每类成百上千张标注图 | 每类 1–5 张，分钟级训练 |
| 出信号 | 脚本判断阈值，四类四套代码 | 事件编排：「物体存在=白点/黑点/划痕/脏污」 |
| 做分拣 | PLC 硬编码分档，改一次动全身 | 状态机画图：四类缺陷四路剔除，可视可改 |
| 上线方式 | 算法工程师驻场调试数周 | 拖拉拽，工艺人员当天上线 |
卡片只是一个切面。同一套"四类缺陷 + 四态分拣"的骨架，也能迁到 PCB 元器件、电池极片、面板玻璃、药品铝塑板等"缺陷分档、分级剔除"的场景。
写在最后
六步走完你会发现：卡片检测难的从来不是"看见缺陷"，而是把看见 → 分类 → 形成事件 → 按缺陷分档剔除串成一条能在通电窗口内跑完的链路。
