汽车 / 两轮车零部件装配线，难的不是「拍清楚一个箱盖」，而是让每一台都按同一套顺序装完：箱盖上件、对位、装螺栓、拧紧、扭力校验、画标记，最后终检放行——漏装螺栓或漏做扭力校验，都要当场拦住。
本文依据真实装配过程监控视频与 VisionAgent 操作界面，按现场场景 → 工序时间线 → 工作流 / 事件 / 状态机 / 参数页 → 运行看板展开。界面截图按产品真实控件与文案样式绘制，内容对齐视频中的装配动作。
视频里的真实装配工位
俯拍镜头对准装配工位（画面右下角标注 Camera 01）：操作工穿浅色工装、戴手套，双手托起铸铝发动机箱盖，往箱体上对位、装配。视觉系统用红色检测框标出「箱盖螺栓」，用黄色框标出「校验扭力」，并在完成后提示「画标记」；背景是工位横档、气动管路与料架——这就是汽配装配过程监控要落地的现场。

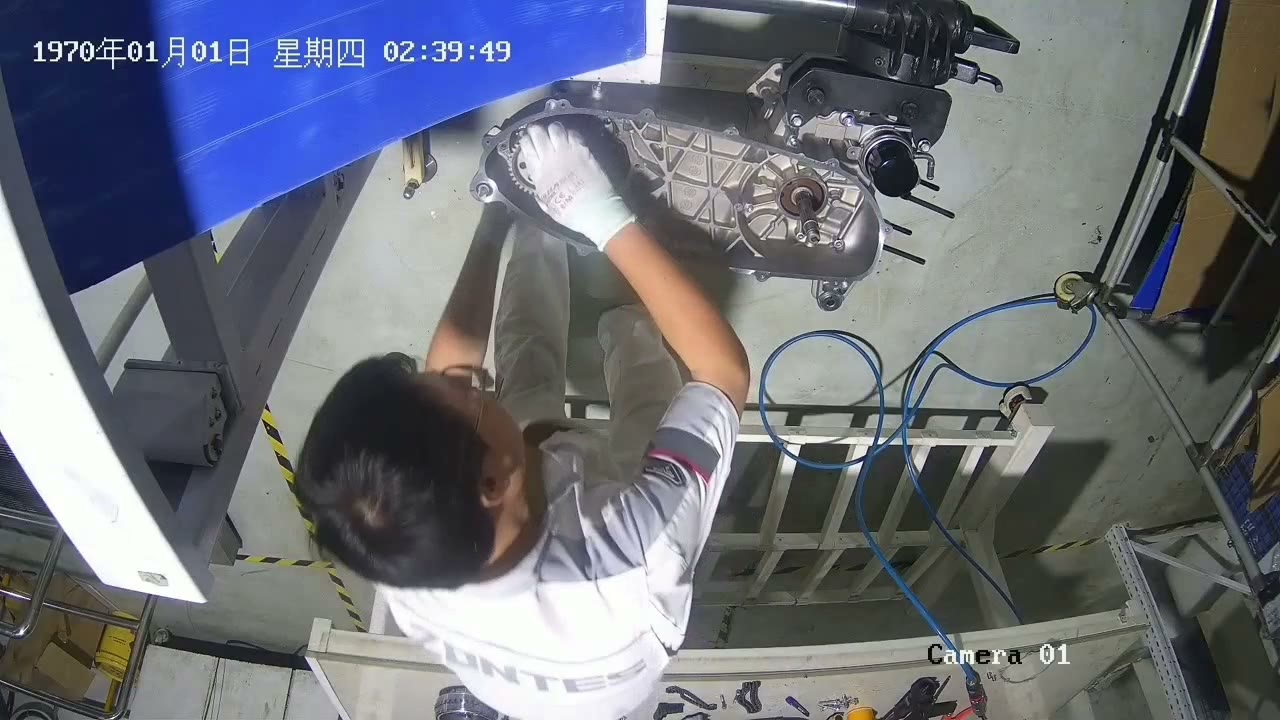

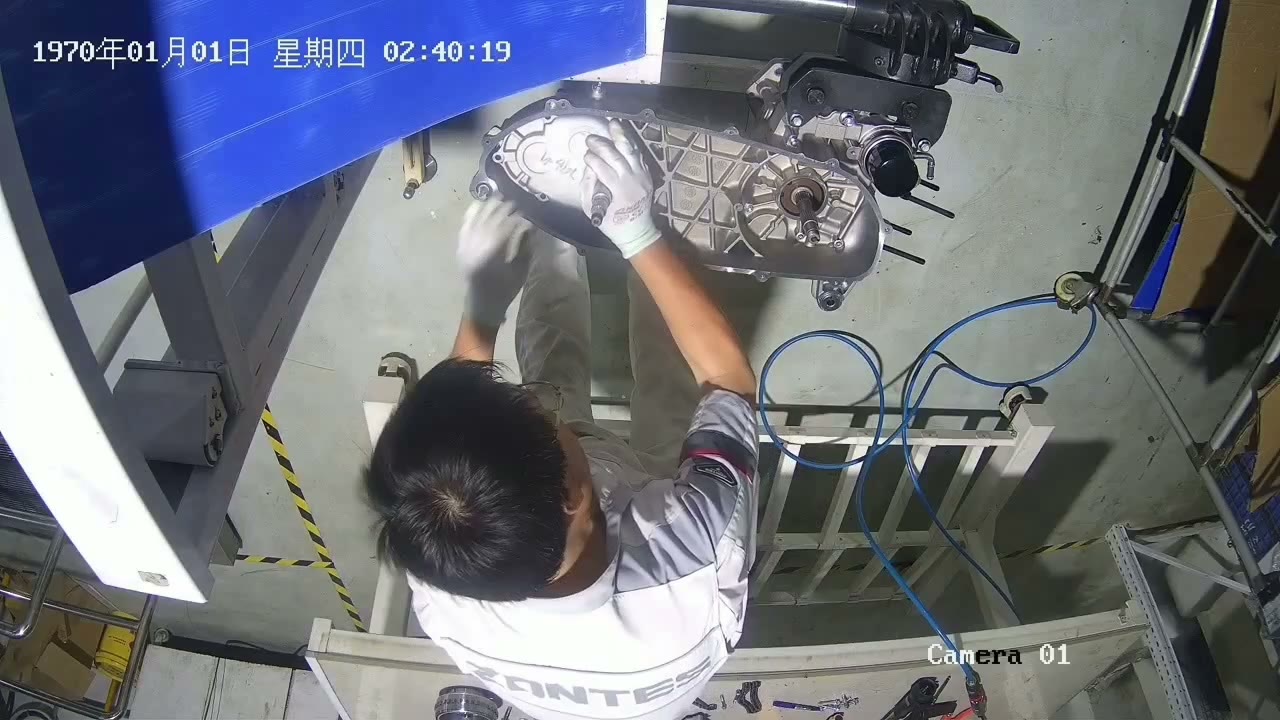

▲ 现场：箱盖上件与对位，操作中
▲ 现场：AI 框选「箱盖螺栓」逐颗核对
六道工序：每一步在查什么
运行清单与状态图事件张量一致，按视频真实动作共六道顺序工序：
装配漏项比外观瑕疵更贵
少一颗箱盖螺栓、漏做一次扭力校验或漏画标记，往往到整机测试或客户端才暴露。过程监控要把「顺序 + 存在性 + 扭力」锁死在产线侧。
工作流：五算子张量流
新建项目「汽配装配」，从左侧算子库拖出并连接（与真实画布一致）：
▲ 张量流画布：工业相机 → 预处理 → 目标检测 → 事件探测 → 状态机（真实操作页样式）
编排事件：GPU 事件编排器
打开「GPU事件编排器」，顶部显示「正在配置事件：装配箱盖螺栓」。从原语库拖入「数量 = N」与「物体存在」：
- 右侧状态机列表：E0 箱盖上件、E1 定位对位、E2 装螺栓、E3 拧紧、E4 扭力校验、E5 画标记……未配齐的步骤显示「待配置」；
- 漏装类步骤可挂「物体不存在」或「数量不足」，驱动拦截分支。
▲ GPU事件编排器：配置事件「装配箱盖螺栓」= 原语「物体存在 + 数量」（真实操作页样式）
状态机：S0–S6 环形工序图
- S0 等待箱盖 —E0 上件→ S1 等对位 —E1→ S2 等螺栓 —E2→ S3 等拧紧 —E3→ S4 等扭力校验 —E4→ S5 等画标记 —E5→ S6 放行；
- E5 画标记完成 后回到 S0，形成一台一循环；
- 右侧事件张量列出 EØ 空事件与 E0–E5 装配事件；状态-动作张量同步维护。
▲ 状态图编辑器：汽配装配环形状态机 S0–S6（真实操作页样式）
相机与页面参数配置
打开「参数配置」，切换到页面参数页签。左侧「缺陷统计」与装配工序对齐，便于按 NG 类型统计漏项：
- 表列：缺陷类型（NG0…NG5）、缺陷名称（箱盖漏放、对位不到位、螺栓缺装、未拧紧、扭力不合格、漏画标记）、数量；
- 可「添加 / 删除缺陷类型」；右侧即时编辑名称与描述，点「保存参数」整体生效；
- 检测结果显示：显示涂抹开、显示缺陷名称开、字体大小 40、线宽 2——与现场叠加层观感一致；
- 相机侧在张量流「工业相机」节点配置通道、曝光与 ROI，保证装配工位全框入镜。
| 缺陷类型 | 缺陷名称 | 数量 |
|---|---|---|
| NG0 | 箱盖漏放 | 0 |
| NG1 | 对位不到位 | 1 |
| NG2 | 螺栓缺装 | 3 |
| NG3 | 未拧紧 | 2 |
| NG4 | 扭力不合格 | 1 |
| NG5 | 漏画标记 | 0 |
▲ 参数配置 · 页面参数：缺陷类型与检测显示设置（真实操作页样式）
上线运行：视频 + 六级清单
- 左侧：实时画面 + 检测框，标出「箱盖螺栓」与「校验扭力」；
- 右侧：六级按钮清单——箱盖上件、定位对位、装螺栓、拧紧、扭力校验、画标记；完成项打绿勾；
- 结论：全部通过允许放行；任一步「物体不存在 / 数量不足」则拦截并记入对应 NG。

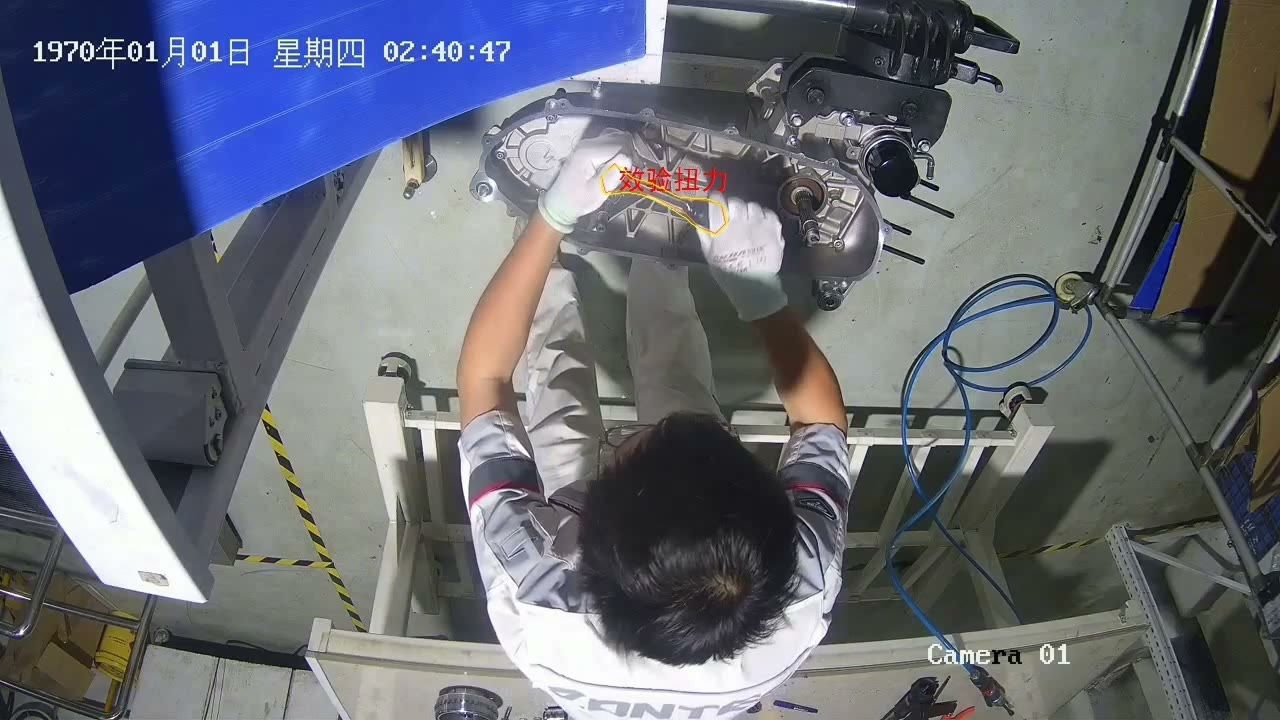

▲ 运行监控：左实景识别，右六级装配步骤同步推进
▲ 实操视频：汽配装配过程监控完整片段
对照表与项目体会
| 环节 | 传统装配线 | VisionAgent 汽配装配 |
|---|---|---|
| 认部件 | 班组长抽看 | 目标检测实时识别箱盖 / 螺栓 / 扭力扳手等 |
| 管顺序 | 靠习惯与纸质 SOP | 状态图 S0–S6 强制顺序 |
| 管漏项 | 整机测试或客诉才发现 | 事件「物体存在 + 数量」逐步门禁 + NG 统计 |
| 管扭力 | 依赖工具与人自觉 | 「扭力校验」事件 + 画标记双重确认 |
| 留记录 | 纸质勾选事后补 | 步骤轨迹与缺陷数量自动留痕 |
- 业务要求：每台按六道工序装完，箱盖螺栓与扭力校验不可漏；
- 判定规则：当前状态只接受对应事件，齐套并校验通过后才允许「放行」；
- 软件配置：五算子张量流 + GPU 事件编排 + 状态图 + 页面参数（NG 字典）。
贯穿始终的四个问题：系统看什么、什么叫装齐、什么情况拦截、结果怎样进报表。
写在最后
汽配装配监控难的不是认出某一颗螺栓，而是把识别入位 → 事件上报 → 状态推进 → NG 统计 → 终检放行串成现场愿意用、质量经得起复核的链路。
